Компактное вибродиагностическое оборудование серии «JPK 2»

АО «AURA» разрабатывает и производит комплексные системы диагностики промышленного оборудования (т.наз. „condition monitoring"). Речь идет о модульных системах, которые позволяют наблюдать за работой оборудования и анализировать все величины, необходимые для полной оценки его состояния (напр. вибрации, износ подшипников, смазка, охлаждение, температура подшипников, и т.д.). Система обеспечивает хранение данных, анализ сигналов, наблюдение за эксплуатацией и техническим уходом.

Наши заказчики часто запрашивают более простые системы диагностики для применения на небольшом, по размерам, оборудовании, когда вполне достаточно проводить контроль вибрации вращающихся частей или температуры. Системы типовой серии «JPK 2» для этих целей вполне подходят. Основным требованием является способность мониторинга эксплуатации оборудования и своевременного предупреждения в случае существенных отклонений от нормального рабочего состояния.

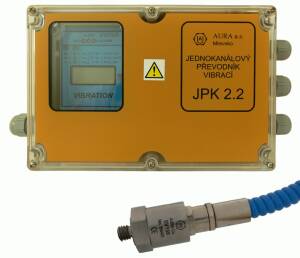

К ключевым характеристикам систем серии «JPK 2» относятся простая установка и компактное исполнение, не нуждающееся в дополнительных элементах (шкафах, блоках питания, кабелях, вспомогательных клеммах). Комплект состоит только из коробки с электроникой и вибродатчика в промышленном исполнении. После подключения датчика и питающего напряжения 230В или 24В прибор «JPK» готов к эксплуатации.

Преобразователи серии «JPK 2» позволяют пользователю устанавливать текущие параметры (скорость, ускорение, амплитуда вибрации) и т.о. соблюдять требования соответствующих стандартов. Параметры, которые настраиваются при производстве могут дополнительно перенастраиваться пользователем еще и после установки преобразователя. Ощутимой выгодой для пользователей является широкий спектр функций. Приборы серии «JPK 2» предназначены для удаленного мониторинга, но позволяют осуществлять тоже локальный контроль параметров на дисплее. Для сигнализации или отключения привода при превышении аварийного уровня вибрации служат контакты реле и для подключения к системе управления более высокого уровня может использоваться промышленная шина RS485. Необходимым параметром является высокая механическая устойчивость шкафа и широкий диапазон рабочих температур, который позволяет пприменять прибор в самых тяжелых промышленных условиях.

Основная типовая серия «JPK 2» включает 3 типа преобразователей с одинаковыми базовыми характеристиками и определенными расширениями:

«JPK 2,2» - базовая конструкция с пассивным акселерометром. Прибор предназначен для измерения вибраций при высоких температурах (до 260 °С), например в дымососах или газовых турбинах. Применение датчика с более высокой чувствительностью дает возможность измерений при очень низких частотах вращения (напр. вентиляторы для градирен, насосы, вибрации поступающие от технологического оборудования на трубопроводы или конструкции). Свойства пассивного акселерометра позволяют в полной мере использовать динамику измерений без проблем с высокими частотами (генерируемими напр. изношенным подшипником или зубьями редуктора).

«JPK 2.2 ICP» - предназначен для датчиков (ICP/IEPE) с питанием от токовой петли. Электроника, помещенная непосредственно в головке датчика, способствует уменьшению требований к применению специальных кабелей с низким уровнем шума. Максимальная длина кабеля может достигать 100 метров. Датчики ICP могут применяться для контроля технического состояния большинства вращающихся машин со стандартным диапазоном измерения и частотой вращения, при температуре до 100 °C.

«JPK 2.2 Т» - оба варианта исполнения могут поставляться с двумя дополнительными входами для подключения датчиков температуры «Pt100». Это представляет собой стандартное техническое требование для контроля состояния подшипников двигателей или для аппаратуры сигнализации или автоматического отключения привода в случае превышения аварийного уровня температуры. Релейный выход является общим для всех наблюдаемых величин, токовый выход дает мгновенное значение вибрации.

Вибродиагностическое оборудование типовой серии «JPK 2» представляет собой простой инструмент для быстрого внедрения вибродиагностики без необходимости в дополнительных устройствах или специалистах при вводе в эксплуатацию. Системы серии «JPK 2» успешно применяются и в очень трудных условиях, напр. на электростанциях, цементных заводах, в метро, или дорожных тоннелях.
