Аппаратура мониторинга вибрации авиационных двигателей

Бортовая аппаратура мониторинга вибрации авиационных двигателей "MLM 1.2" предназначена для непрерывного контроля вибрации и для своевременного обнаружения возникновения нестандартного режима работы авиационных двигателей при наземных испытаниях и при полёте. Система "MLM" предназначена для всех типов авиационных двигателей, соответствует и категории F3 (истребители).

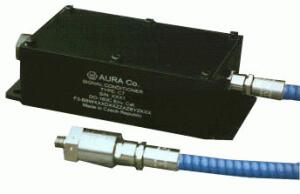

Система состоит из пьезоэлектрического датчика вибрации "SV 156A", соединительного кабеля с низким уровнем шума и анализатора "С7". "MLM 1.2" измеряет и анализирует уровень вибрации двигателя, которая определяется как эффективное значение скорости вибрации в диапазоне от 60 до 360 Гц. На выходе аппаратуры мониторинга вибрации получаем напряжение постоянного тока, соответствующее уровню вибрации, напряжение переменного тока, соответствующее скорости вибрации в указанном частотном диапазоне и выходной логический сигнал, активируемый в случае превышения аварийного уровня вибрации.

Аппаратура "MLM 1.2" осуществляет тоже контроль методом акустической эмиссии двигателя, которая считывается на ультразвуковых частотах и предназначена для определения нестандартных режимов работы двигателя, напр. повреждения подшипников качения двигателя, контакта ротационных деталей двигателя с корпусом или неподвижными предметами, и т.д.

Аппаратура мониторинга "MLM" была проверена Исследовательским и испытательным авиационным институтом (VZLÚ), г. Прага и в соответствии с категориями по норме RTCA / DO -160C было утверждено для эксплуатации.

На базе аппаратуры "MLM 1.2" созданы очередные варианты для применения в специальных целях, напр. для мониторинга вибрации станков С7А. В производных вариантах используются свойства конструкции и высокая надёжность оригинального решения MLM.

Технические данные:
Питающее напряжение: 28 В
Частотный диапазон: 60 - 360 Гц, 30 кГц
Коэфициент пересчета: 1 В/Ips (дюймов в секунду): =25,4 мм/с
Выходное напряжение: 8 В пост., 6 В пер.
Диапазон рабочих температур:
датчик: от -55 до +240°C
электроника: от -55 до +85°C
Категория устройства по RTCA / DO -160C, 1989: F3-BBWXXXDXXZAAZBYBKXX
